一、 用途

   雙金屬溫度計是一種適合測量中、低溫的現場檢測工業儀表?？捎脕碇苯訙y(cè)量氣體、液體和蒸汽的溫度。帶電接點雙金屬溫度計，并能在工作溫度超過給定值時，自動發出控制信號切斷電源或報警。 雙金屬溫度計具有無汞害、易讀數、堅固和耐振等優點，可代替工業玻璃水銀溫度計廣泛適用于工業和科研部門。

   雙金屬溫度計分為普通型、戶外型、防腐型三種。普通型外殼用鐵皮電鍍，保護管用不銹鋼，適用于室內一般場合使用。戶外型外殼用鋁金制造，保護管，連接柱均采用不銹鋼，密封性較好，適用于室內外，一般耐腐蝕場所。防腐型外殼采用全不銹鋼，保護管、連接柱可用鉬二鈦材料，連接部分均采用密封膠，可適用于多數腐蝕介質、氣體的測量。

二、 結構原理

   雙金屬溫度計感溫元件采用多圈直螺旋形雙金屬片。一端固定，另一端(自由端)連接在芯軸上，軸向型溫度計指針直接裝在芯軸上。徑向型結構指示針通過轉角彈簧與芯軸連接。當溫度變化時，感溫元件自由端旋轉，經芯軸傳動指針在刻度盤上指示被測介質溫度的變化值。

   電接點溫度計，指針上裝有動接點，固定接點裝在設業指針上指針觸頭隨溫度變化旋轉，當溫度達到或超過設定值時，接點閉合發出信號，以達自動控制和報警的目的。

三、 主要技術參數

  1、 溫度計為軸向型、徑向型、135°三種型式。

  2、 溫度計的精度等級為1級、1.5級。

  3、 溫度計的時間常數不超過40S。

  4、 保護管的材料為1Cr18Ni9Ti不銹鋼和鉬二鈦，其所能承受的分稱壓力為6.4MPa。

  5、 執行標準:JB/T8803-1998

  6、 溫度計分普通型、戶外型、防腐型三種型式。

  7、 溫度計的接點為上、下限，單限，雙上限(全部常開)。

  8、 接點額定功率:10VA(無感負載)。最高工作電壓:220V。最大工作電流:1A。

  9、 指示表頭使用環境溫度-40~85°。

  10、 指示表頭使用環境濕度5~100%。

  11、 WSS系列雙金屬溫度計屬于耐震機械儀表。

  12、 測量溫度時應將保護管下面100mm長全部浸入被測量介質，以保持溫度準確性。

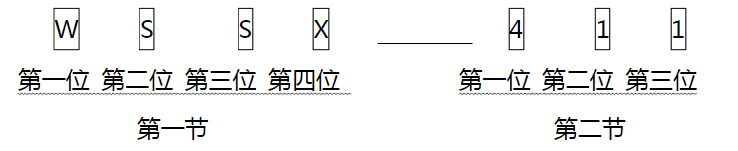

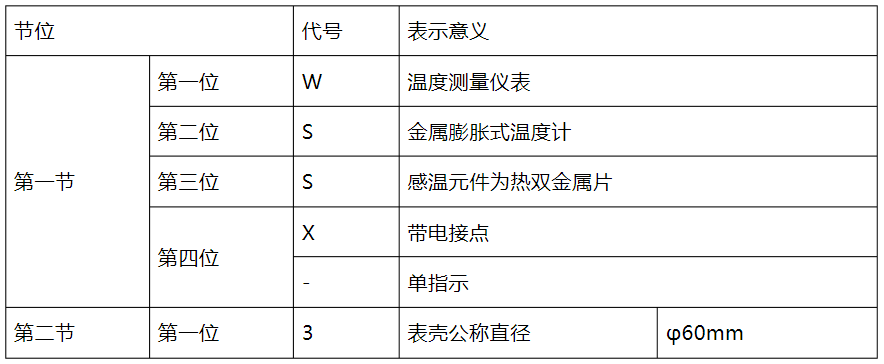

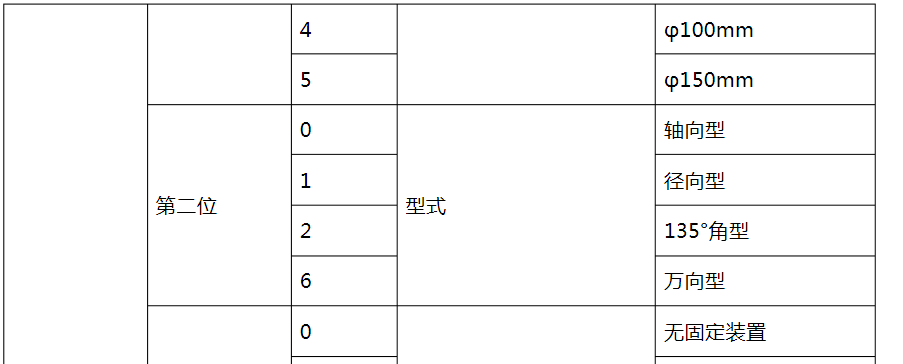

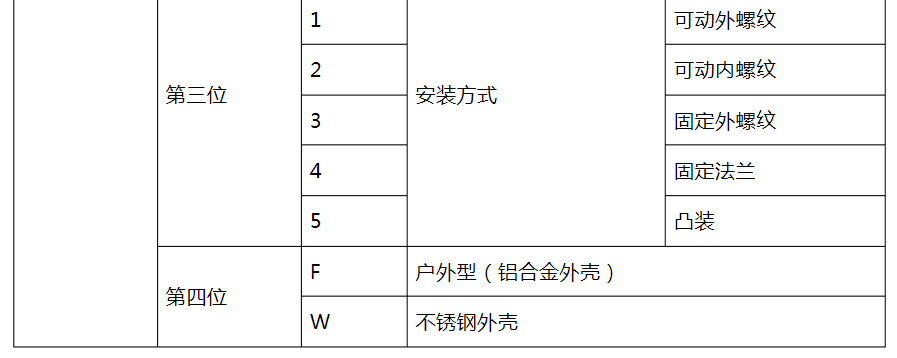

四、 型號表示方法

 型號示例:

表殼公稱直徑為φ100(mm)的軸向式普通型雙金屬溫度計，安裝方式為可動外螺紋。

型號表示:WSS-401。
